【氣動切斷閥講壇】淺析緊急切斷閥控制形式與種類
時間：2018-10-31 03:57:16 來源：永龍閥門 閱讀：0次
【氣動切斷閥講壇】淺析緊急切斷閥控制形式與種類
緊急切斷閥又叫安全切斷閥,是指在作業期間遇到突發情況的時候,閥門會迅速的關閉或能夠遠程控制迅速關閉的閥門，避免造成事故的發生的安全附件。緊急切斷閥廣泛應用在可燃?xì)怏w/液體介質管道裝置，比如：煤氣，石油，汽油，柴油，液氨，氨氣，石油液化氣，甲醇，天然氣，石腦油，乙醇、天燃?xì)獾热醺g介質，安裝在車間管道或儲罐進出口起到一種安全保護措施作用，也是安檢局強制要求安全生產過程中必要的一種安全防火裝置，當發生泄漏時可以遠程或自動控制閥門緊急切斷介質流通，保護人員的人身安全與儲罐設備安全，避免造成財產損失和事故的發生。
“永龍”切斷閥設計者為大家講解幾種遠程控制關閉和自動泄壓關閉的緊急切斷閥的控制形式與結構種類及工作原理，給大家做為采購選型的參考資料：
緊急切斷閥防火安全裝置：
緊急切斷閥為常閉式結構，需有氣源壓力推動活塞上升才能開啟，在氣源壓力不足或低于彈簧力閥門自行關閉，（易熔合金塞）的設計有效防止在作業狀態出現火情高溫能夠自動泄壓關閉作用，起到保護設備安全措施的標準（常閉式氣動切斷閥氣缸才有裝置易熔合金塞）。
緊急切斷閥控制形式：
A,電動：以交流電220V、直流電24V控制。
B,氣動：以壓縮空氣，氮?dú)鉃轵?qū)動壓力。
C,液動：以人工作業油泵，液壓油壓控制。
D,電子式：以交流電220V、直流電24V控制，通常應用在燃?xì)獾蛪毫?chǎng)合。
緊急切斷閥結構種類：
⑴，常開狀態：安裝在長線管路，生產車間與外圍儲罐的管道，平常處在常開狀態，出現零星泄漏點，快速關閉切斷介質流通的閥門（氣動關閉后需再手動關閉前端的手動閥門）。
⑵，常關狀態：一般安裝在儲罐，油庫，氨站，加氣站，船舶碼頭，短時間開啟裝卸作業的閥門。
電動緊急切斷閥工作原理：
電動緊急切斷閥由二路電源控制，一路控制開啟，一路控制關閉，可根據工況實際應用設定常開、常閉作業，與監控室系統或消防控制系統連接，通過遠程控制或自動控制。

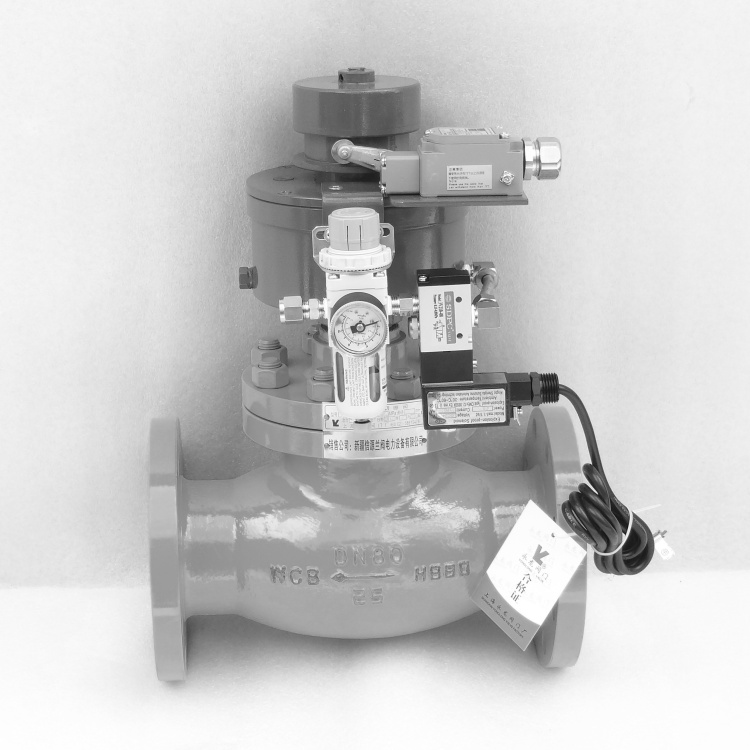

氣動緊急切斷閥工作原理：

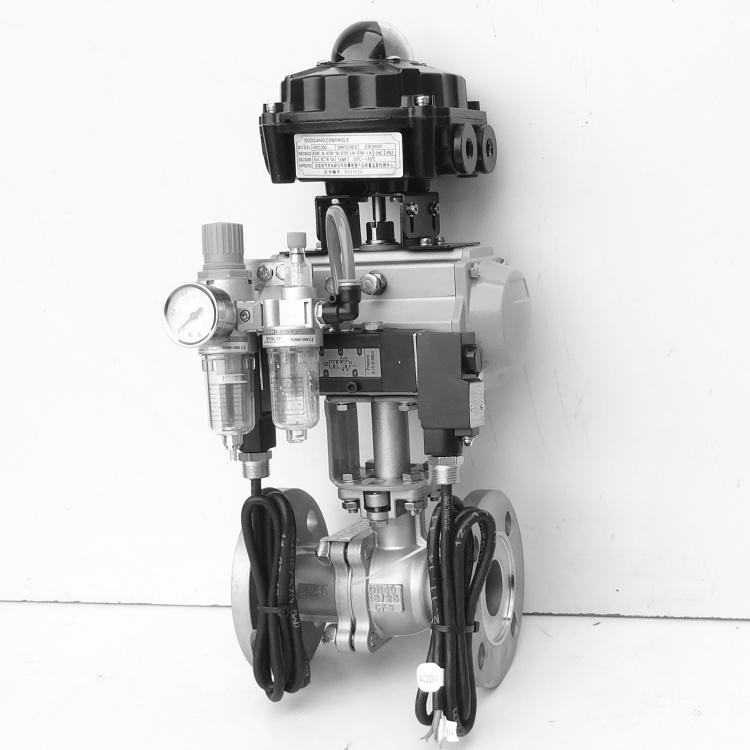

★氣動緊急切斷閥也分常開和常關種類，整體配套附件有：
⑴，手動裝置:在沒有氣源應用時，臨時通過手輪旋轉開啟/關閉切斷閥。
⑵，防爆電磁閥:有220V、24V電源，控制氣源壓力轉換實現遠程開關動作。
⑶，信號反饋:也叫限位開關，回訊器，行程開關是傳送執行器和閥門的開關位置訊號到現場和遙控操作站。
⑷，空氣過濾減壓閥：過濾空氣的水分及雜質，調節氣源壓力的高低。
⑸，配套的附件也根據實際應用選擇。
⑴，常閉式/單作用氣動切斷閥：在無氣源壓力狀態下，閥門處于關閉狀態，安裝貯罐底部裝泄系統上使用時，依靠電源控制電磁閥轉換氣源壓力將閥門打開，在氣源壓力作用下閥門處于開啟狀態，當需要關閉閥門時，即斷開電源，氣源壓力從線圈排氣孔排出，氣缸彈簧推動活塞向下運動，閥門關閉。
①單線圈控制方式：通電通氣打開，斷電排氣關閉（氣源故障：閥位關/FO）

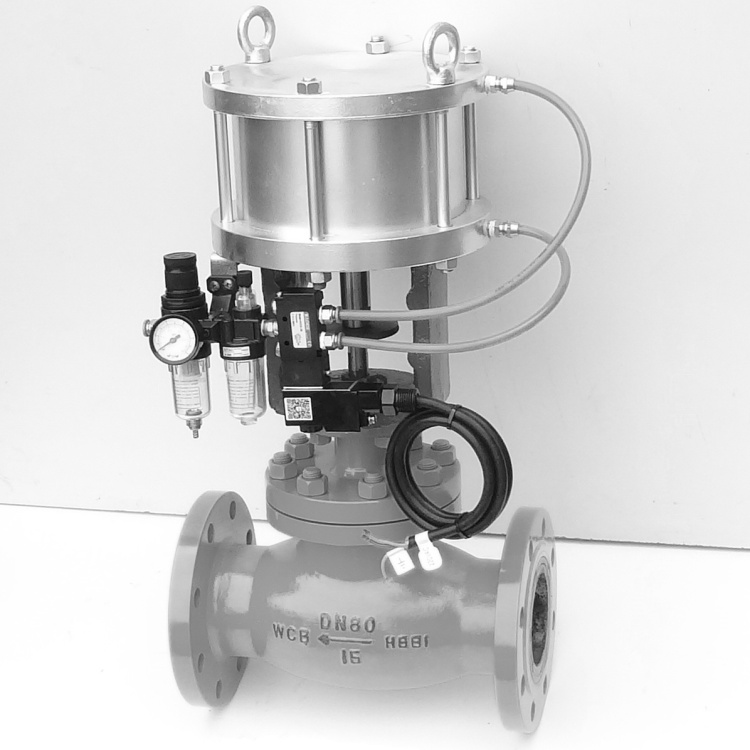

⑵，常開式/雙作用氣動切斷閥當控制器按事先編好的程序?qū)δ硞€(gè)電磁換向閥輸出一個電信號，該電磁換向閥動作，使帶壓儀表氣源通過電磁換向閥的切換進入氣動執行機構的氣缸下腔推動活塞向上運動，活塞帶動閥桿，閥桿提動閥芯使閥門開啟，切斷換向閥電信號，使活塞反向運動使閥門關閉，這種閥門配置稱為常閉式。反之，要做成常開式只需在電磁換向閥與氣動執行機構的連接方式變換一下就能實現。
①單線圈控制方式：通電通氣關閉，斷電通氣打開。
②雙線圈控制方式：一個控制開動作（通電通氣開，線圈可以斷電，閥門保持開狀態），一個控制關動作（通電通氣關，線圈可以斷電，閥門保持關狀態）。

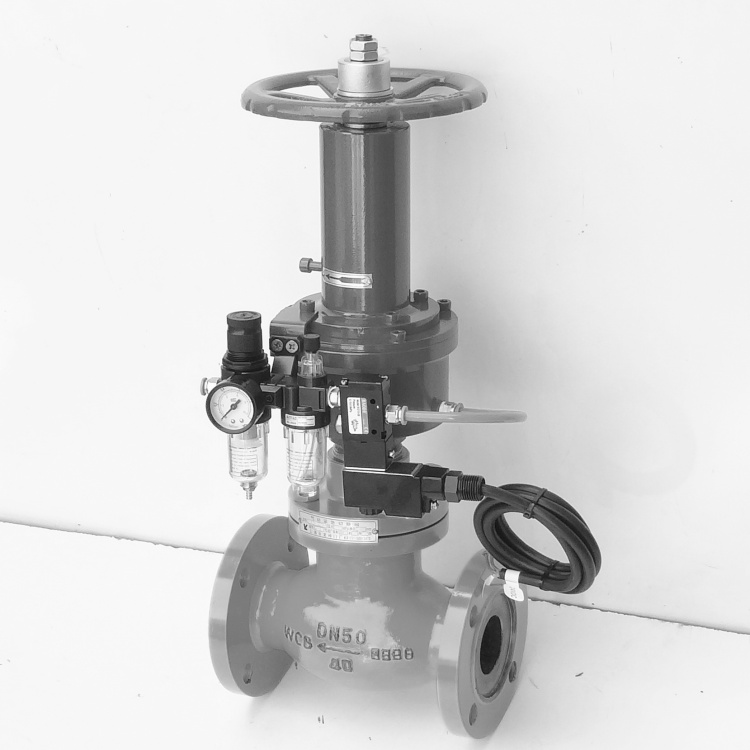

⑶，帶手輪裝置的氣動緊急切斷閥作用：在沒有電源/氣源或者在現場需要關閉的情況下，（或電磁閥、氣缸密封圈損壞狀態下）可以臨時通過手輪旋轉開啟/關閉切斷閥。保證企業的日常生產。

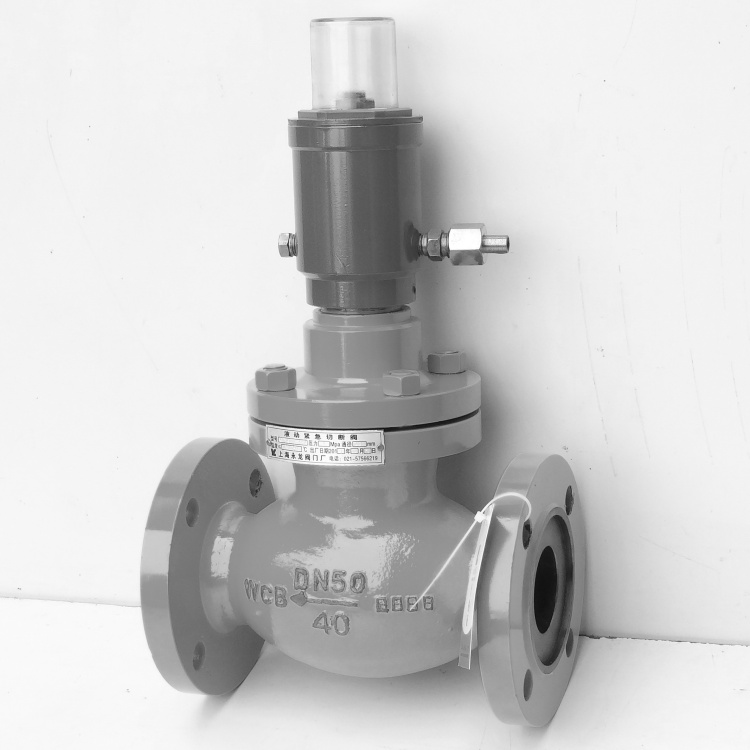

液動緊急切斷閥工作原理：
液動切斷閥結合了調節閥上下運動原理和升降式止回閥高進低出結構及安全閥依靠彈簧力回位的優點，與遠距離SB-03手搖油泵配套使用，在通過現場安檢人員手動往復SB-03手搖油泵操作桿，液壓升高控制閥門開啟-關閉。

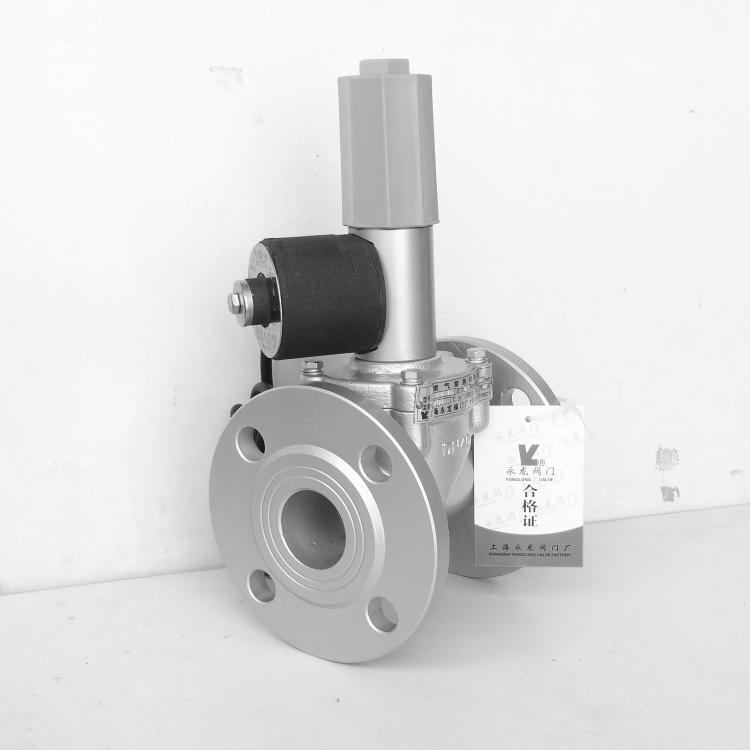

電子式緊急切斷閥工作原理：
★電子式緊急切斷閥也分常開和常關種類，主要應用在燃?xì)猓託猓夯瘹獾蛪汗艿溃绻S食堂，燃?xì)忮仩t，燃?xì)庹{(diào)壓站。
⑴，常開型電子式燃?xì)饩o急切斷閥：在平常工作中閥門處于開啟狀態，線圈處于斷電狀態不消耗電能，當泄漏事故發生時,報警器向線圈輸入電源,動鐵芯吸合,連桿失去支撐,在彈簧和活塞重力的作用下快速關閉主閥口,切斷燃?xì)庠?并進入自鎖狀態，此時撤去電源,閥門仍處于關閉狀態,不會自動打開。當工作人員處理完事故,擰開防護罩,線圈無電后,需人工將拉桿拉起,管網恢復正常供氣。
①關閥方式:通過給線圈通電來關閉閥門。
②開閥方式:手動開啟,開閥需到現場人工操作。
⑵，常閉型電子式燃?xì)饩o急切斷閥：在平常工作中閥門處于開啟狀態，線圈處于通電狀態。當發生泄漏事故時,或異常斷電時,線圈瞬間斷電,動鐵芯分離,連桿失去支撐在彈簧和活塞重力的作用下,快速關閉主閥口,切斷燃?xì)庠?并進入自鎖狀態。再次通電,閥門仍處于關閉狀態,不會自動打開。當需閥門打開時,先擰開防護罩,需人工將拉桿拉起到位,并再次通電,電磁閥自鎖,管網恢復供氣。
①關閥方式:通過給線圈斷電來關閉閥門。
②開閥方式:供電狀態下手動開啟開閥需到現場人工操作。
產品選型請查看燃?xì)馇袛嚅y欄目：ZCRB燃?xì)馇袛嚅y
產品選型請查看燃?xì)馇袛嚅y欄目：ZCRB燃?xì)馇袛嚅y
