水力控制閥 hydraulic control valve
時間：2020-11-09 21:54:02 來源：永龍閥門 閱讀：0次

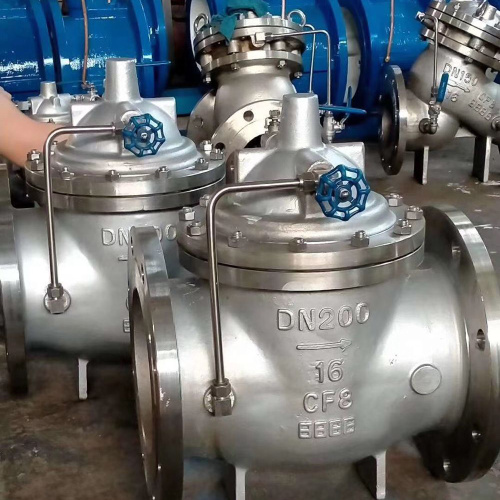

水力控制閥 hydraulic control valve
01.定義
水力控制閥 hydraulic control valve就是水壓控制的閥門，水力控制閥由一個主閥及其附設的導管﹑導閥﹑針閥﹑球閥和壓力表等組成。根據使用目的﹑功能及場所的不同可演變成遙控浮球閥﹑減壓閥﹑緩閉止回閥﹑流量控制閥﹑泄壓閥﹑水力電動控制閥、水泵控制閥等。水力控制閥前要安裝過濾器，并應便于排污的要求。本類閥門在管道中一般應當水平安裝。
02.部件材質
①閥體、閥蓋：鑄鐵，球墨鑄鐵，碳鋼，黃銅，不銹鋼
②閥座：錫青銅，不銹鋼
③閥瓣：碳鋼，青銅，不銹鋼+軟密封材料
④閥桿：鋁青銅、鉻不銹鋼
⑤膜片：橡膠
⑥膜片壓板：黃銅，碳鋼、不銹鋼
⑦彈簧：不銹鋼
03.選用要點
( 1 )工程式中應用的水力控制閥是經過制造廠檢驗合格，各種標識齊全，技術資料符合要求的產品。
( 2 )根據功能要求，選擇閥門種類，再根據管道輸送介質、溫度、建筑標準和業主要要求等，確定閥門的閥體和密封部位的材質。常用的閥體材料有鑄鐵 、銅鐵、銅、塑料等。常用的密封面和襯里材料有銅合金、塑料、鋼、硬質合金、橡膠等。閥 體材料應與管道材料相匹配。
( 3 )閥門的公稱壓力有0.6、1.0、1.6、2.5和4.0MPa等不同級別，管道輸送的介質，其工作壓力應小于閥門的公稱壓力值。
( 4 )工程中水力控制閥的設置應當有足夠的空間，以便管理、操作、安裝和維修，并應符合管路對閥門的要求。
( 5 )管路采用法蘭連接時，應采用法蘭連接的水力控制閥;管路采用溝槽式連接時，應采用溝槽式連接的水力控制閥。
( 6 )水力控制閥應設置在介質單向流動的管路上。
( 7 )水力控制閥主閥體上的箭頭方向必須與管路系統流向一致。
( 8 )接水力控制閥管段不應有氣堵 、氣阻現象。在管網最高位置 等存氣段應設置P11H-16P自動排氣閥。
( 9 )閥門水平安裝時，閥蓋、閥桿應朝上。垂直安裝時，閥蓋、閥桿應朝外。
( 10 )閥門安裝前應做強度和嚴密性試驗。
P11H-16P自動排氣閥 automatic exhaust steam valve
04.標準
1)JB/T10674-2006《水力控制閥》
利用水力控制原理，通過不同的構造達到多用途控制目的的閥門總稱。
它包括:遙控浮球閥、可調式減壓閥、緩閉消聲止回閥、流量控制閥、泄壓/持壓閥、水力電動控制閥、
水泵控制閥、壓差旁通平衡閥、緊急關閉閥。
2)CJ/T219-2005《水力控制閥》
利用水力控制原理，用導管和不同的元件組成不同的控制系統閥門的總稱。
3)CECS144-2002《水力控制閥應用設計規程》
利用水力控制原理，通過不同的構造達到多用途控制目的的閥門總稱。
05.工作原理

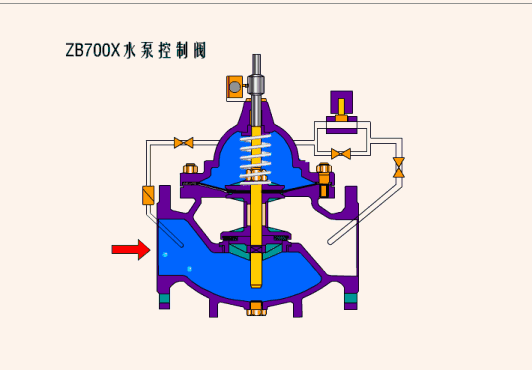

水力控制閥 hydraulic control valve原理圖
水力控制閥是以管道介質壓力為動力，進行啟閉、調節的閥門。它由一個主閥和附設的導管、針閥、球閥和壓力表等組成、根據使用的目的、功能場所的不同，可演變成遙控浮球閥、減壓閥、緩閉止回閥、流量控制器、泄壓閥、水力電動控制閥、緊急關閉閥等。
06.水力控制閥結構原理
水力控制閥是利用管網中水的壓力控制閥門的開啟、關閉及開度大小的閥門，是一種既省人力，又節約能源的自動閥門。廣泛地應用于水力灌溉、高層建筑、消防系統、市政給排水、電力等給水管網系統。它所具有的功能有自動控制水位、減壓、泄壓、持壓、調節、止回、消除水錘、開關等多種功能。還可以根據不同的需要，改變附設管路及先導閥，達到所需要的功能。
①. 100X遙控浮球閥當管道從進水端給水時，由于針閥、球閥、浮球閥是常開的，水通過微型過濾器、針閥、控制室、球閥、浮球閥進入水池，此時控制室不形成壓力，主閥開啟，水塔(池)供水。當水塔(池)的水面上升至設定高度時，浮球浮起關閉浮球閥，控制室內水壓升高，推動主閥關閉，供水停止。當水面下降時，浮球閥重新開啟，控制室水壓下降，主閥再次開啟繼續供水，保持液面的設定高度。
②. 200X減壓穩壓閥當閥門從進口端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上。當出口壓力高于導閥彈簧設定值時，導閥關閉。控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。當閥門出口壓力降到導閥彈簧設定壓力時，導閥開啟，控制室向下游排水。由于導閥系統排水量大于針閥的進水量，主閥控制室壓力下降。進口壓力使主閥開啟。在穩定狀態下，控制室進水、排水相同，主閥開度不變，出口壓力穩定。調節導閥彈簧即可設定出口壓力。
③. 300X緩閉式止回閥當閥門從進口端給水時，水通過微型過濾器、針閥、單向閥進入主閥控制室，再經過球閥排水至下游。因為針閥開度小于球閥開度，即主閥控制室的排水速度大于進水速度，因此控制室壓力降低，作用于主閥盤下端的進口壓力打開主閥向下游供水。當管道停止供水時，若下游水開始回流，一部分回流水經球閥進入主控制室，由于單向閥作用，回流水不能從主控制室流出，引起主控制室逐漸升壓，緩緩關閉主閥。
④. 400X流量控制閥當閥門從進口端給水時，水流過針閥進入主閥控制室，并經過導閥、球閥流出主閥控制室到出口，此時主閥處于全開或浮動狀態。調定主閥上部的流量調節閥，可為主閥設定一定開度。調節針閥開度和調節導閥彈簧壓力，即可使主閥開度保持在設定開度，并在壓力變化時導閥進行自動調節，保持流量不變。
⑤. 500X持壓泄壓閥當泄壓閥調整為泄壓狀態時，水通過針閥、主閥控制室、球閥A、泄壓/持壓導閥、球閥B流向出口，此時主閥處于開啟狀態。當進口壓力超過泄壓/持壓導閥設定的安全值時，泄壓導閥會自動開啟，通過球閥C放出部分水，使管路泄壓。當壓力恢復到安全值時，泄壓閥自動關閉。作泄壓閥時，各球閥常開。作持壓閥：當泄壓/持壓導閥調整為持壓狀態時，只要主閥進口水壓低于導閥設定值，導閥即關閉。主要控制室升壓，主閥關閉。當主閥上游供水壓力超過導閥設定壓力時，持壓導閥才能打開，控制室的水經球閥排至出口，控制室降壓主閥開啟，開始供水，即保持了上游水壓。作持壓閥用時，球閥C常閉或用絲堵?lián)Q下。
⑥. 600X電動控制閥當閥門從進口端給水時，水流經過針閥進入主閥控制室，當電磁導閥打開時，控制室內的水經電磁導閥打開，球閥流出。球閥開度大于針閥開度，主閥控制室壓力很低，主閥處于全開狀態。當電磁導閥關閉時，主閥控制室水不能流出，控制室生壓，推動膜片關閉主閥。
⑦. 700X水泵控制閥當水泵工作閥門向下游供水時，電磁導閥全開，針閥調到適當開度，上游水經過針閥，導閥，單向閥進入主閥控制室，經電磁導閥流出，此時主閥控制室壓力保持主閥處于合適開度，保持下游正常供水。700X水泵控制閥當水泵停止工作時，電磁導閥先關閉，主閥停止排水，主閥室壓力升高，主閥開始關閉，當關閉90%時，主閥上部行程開關輸出停泵信號，水泵停止運轉，此時，主閥下游水經過單向閥進入主控制室，控制室壓力升高，主閥關閉。
⑧. 800X壓差旁通閥是一種用于空調系統供、回水之間以平衡壓差的閥門。該閥門可提高系統的利用率，保持壓差的精確互定直，并可大限度地降低系統的噪音，以及過大壓差對設備造成的損壞。200X壓差平衡閥優越于其他平衡閥的地方在于它沒有執行機構，完全介質自身的壓力差來達到平衡系統的功能，節約能源及安裝空間，是一種智能型閥門。
⑨. 900X緊急關閉閥當出口壓力低于導閥設定的壓力時，導閥此時處于開通狀態，主閥上腔壓力與主閥出口壓力相等，進口與吃口存在壓差，水流經閥口出口流出，當消防泵氣泵時，或變平泵壓力升高時，超過導閥設定壓力，由主閥進口向導閥管控制室壓力升高，作用在彈簧壓力增大，向下壓緊，帶動閥芯下移，使導閥關閉，此時主閥進口壓力通過節流閥補充到主閥閥蓋上腔，因閥瓣受到向下壓力大于向上推力，主閥關閉。值得注意的是，進口壓力小于設定壓力是，主閥處于開啟狀態，進口壓力大于設定壓力，閥瓣關閉。
