緊急切斷閥結構圖與緊急切斷閥安裝示意圖
時間：2018-10-29 18:14:10 來源：永龍閥門 閱讀：0次
緊急切斷閥結構圖與緊急切斷閥安裝示意圖上海永龍閥門廠為大家整理一份：緊急切斷閥結構圖與緊急切斷閥安裝示意圖，讓大家對氣動切斷閥的內部結構零部件明細的了解及接線方式，安裝正確方式的常識。

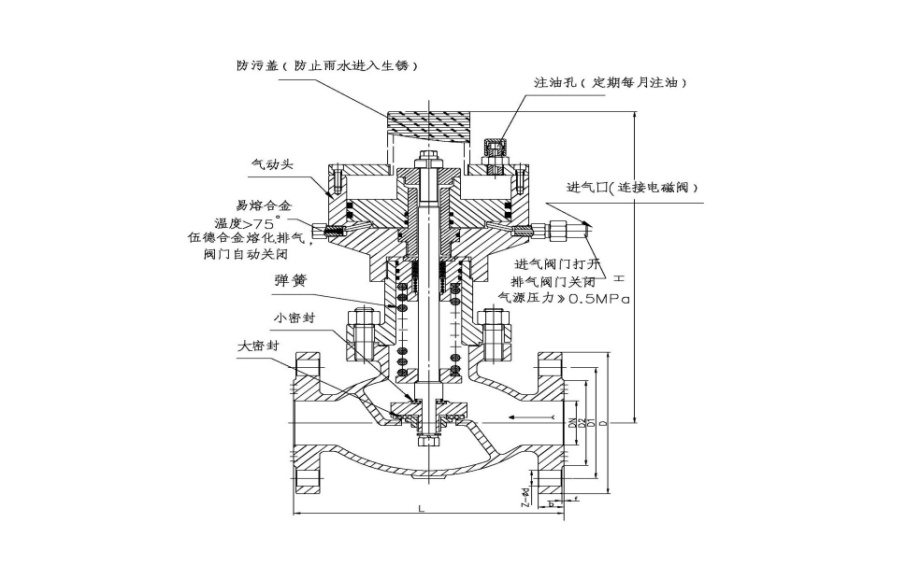

●緊急切斷閥結構尺寸圖：切斷閥由閥體，閥瓣，閥桿，密封圈，強力彈簧，活塞式氣缸，易熔合金塞，防水玻璃罩，螺栓緊固件，金屬石墨墊片，連接桿組成。可配套電磁閥線圈，空氣過濾減壓閥，回訊器（可加載手動裝置）構成自動化控制流體閥。應用在儲罐，氨站，液化氣加氣站做為應急開關的閥門。
●緊急切斷閥接線示意圖：與氣體報警器連接，通過氣體泄漏探頭探測到介質在空氣中的密度，給主機信號報警，主機切斷電源排空氣源壓力，閥門泄壓關閉。

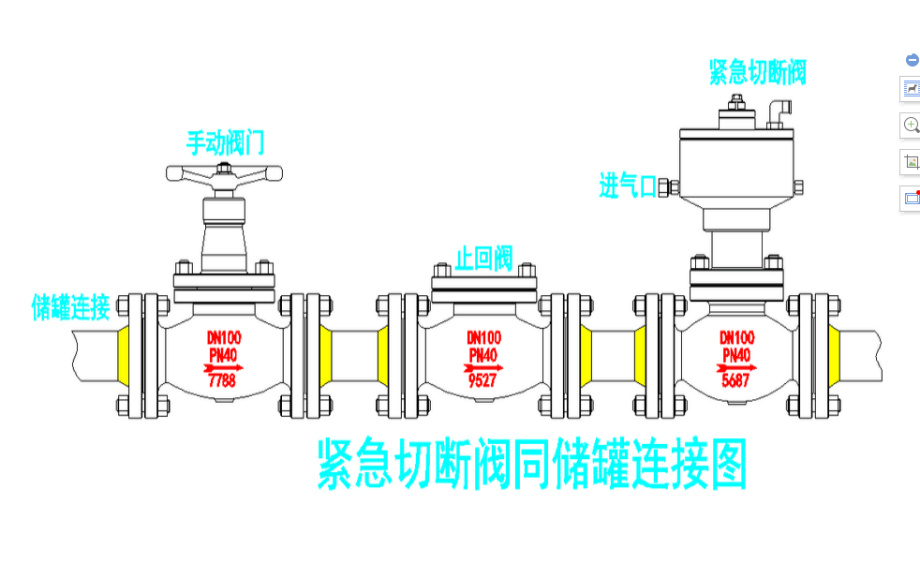

●緊急切斷閥安裝示意圖：安裝在儲罐的輸入口管道，前面與液氨截止閥、液氨止回閥相連接，液氨截止閥保持常開狀態，止回閥防止介質倒流作用，如果介質在輸入和輸出是同一條管線，不能安裝止回閥。

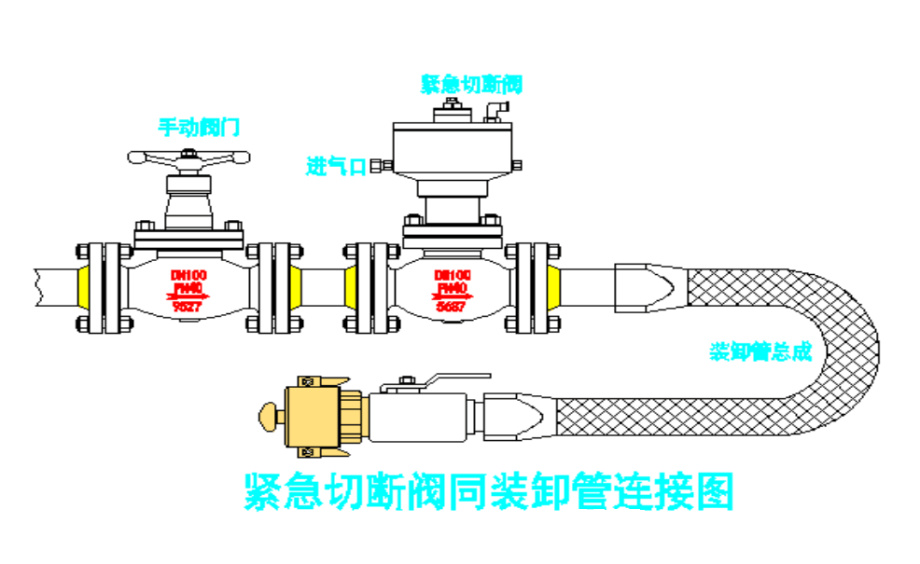

●緊急切斷閥連接示意圖：手動氨用截止閥通常保持常開狀態，其作用是防止切斷閥出現損壞或者更換維修再關閉的手動閥門，另一端與金屬軟管，快速接頭，手動閥門連接。
