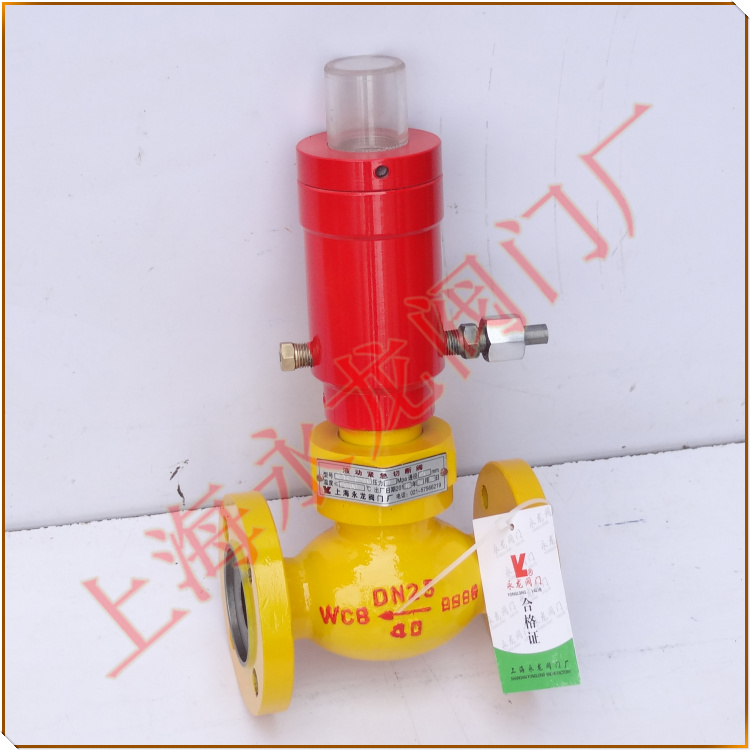

氨用切斷閥（液動式） 氨用液壓緊急切斷閥
別稱：液氨切斷閥 氨氣切斷閥 站用切斷閥 液動切斷閥 液壓切斷閥
型號：QDY421F-25/40C QDY421F-25/40P
氨用切斷閥（液動式）是一種儲罐或氨站的安全保護閥門，安裝在液化石油氣儲罐站，液相與氣相管路上，與遠距離手搖油泵（SB03-175型）配套使用，利用液壓控制閥門開啟與關閉，以便在管道或儲罐上發生大量泄漏甚至起火時快速氣動使氣源卸壓，或高溫≤70±50℃時易熔合金熔化，而油缸自動卸壓，閥門迅速關閉而止漏，起安全保護作用。
液動緊急切斷閥技術參數：
| 公稱壓力MPa | 2.5 | 4.0 |
| 殼體試驗壓力MPa | 3.75 | 6.0 |
| 密封試驗壓力MPa | 2.75 | 4.4 |
| 適用溫度 | -40℃~+150℃ | |
| 適用介質 | 氨、液氨、液化氣、制冷劑等 | |
| 法蘭標準 | GB/T9113-2000 | |
| 制造標準 | JB/T9092-1999 | |
| 緊急切斷時間 | ≤5~10秒 | |
| 易熔塞熔融溫度 | 75±5℃ | |
| 油缸適用介質 | 合成錠子油、變壓器油 | |
| 油缸壓力MPa | 4.0~6.0 | |
液動切斷閥工作原理和結構說明：
當油泵給壓時，先導閥開啟，通過于閥瓣之間的導槽是進口卸壓，以減少啟閉力，使切斷閥開啟省力而迅速，當油泵卸壓時液動切斷閥自動關閉。
油缸執行器設有易熔塞自動切斷裝置，當環境溫度達到70±5℃時易熔合金熔化，氣缸卸壓，使安全切斷閥自動關閉。
閥座采用聚四氟乙烯PTFE密封面，密封性良好。
液壓切斷閥驅動部分和受壓閥體分開，容易更換氣缸易損件及氣缸O型圈。
內部主要運動部件均采用含鉻不銹鋼，耐腐蝕性良好。
緊急切斷閥外形尺寸和連接尺寸：?jiǎn)挝唬簃m
| 公稱通徑 DN | PN2.5MPa | |||||||
| L/閥門長度 | D/法蘭外徑 | D1/中心孔距 | D2/法蘭接觸面 | b/法蘭厚度 | z-∅d/螺栓孔 | H/中心距 | Do/手輪外徑 | |
| 15 | 130 | 95 | 65 | 45 | 16 | 4-∅14 | 218 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16 | 4-∅14 | 258 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16 | 4-∅14 | 275 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18 | 4-∅18 | 280 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18 | 4-∅18 | 330 | 200 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-∅18 | 350 | 240 |
| 65 | 290 | 180 | 145 | 120 | 18 | 8-∅18 | 375 | 280 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-∅18 | 400 | 280 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-∅23 | 415 | 320 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-∅25 | 460 | 360 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-∅25 | 510 | 400 |
| 200 | 600 | 360 | 310 | 278 | 34 | 12-∅25 | 710 | 400 |
| 250 | 730 | 425 | 370 | 332 | 36 | 12-∅30 | 786 | 450 |
切斷閥使用、保管注意事項
閥門在日常保管時應將對各個通路用塞子或封蓋封閉,存放在干燥通風的室內,長期存放應
經常檢查,消除污垢,并在加工面上涂防銹油防止銹蝕。
安裝前應將本閥清洗干凈,將各螺絲連接處擰緊。
本閥采用止回閥原理,只能單向截?cái)?安裝時必需注意閥門流向道標志,并將要保護本閥的各部件的清潔防止銹蝕。
訂貨須注明法蘭密封形式,壓力等級及連接標準。
