三偏心硬密封蝶閥是哪三個偏心？
時間：2020-05-19 01:07:27 來源：永龍閥門 閱讀：0次
三偏心硬密封蝶閥是哪三個偏心？
傳統的硬密封蝶閥密封性能沒有保證，泄漏量較大。為了改變這種現狀，硬密封蝶閥經過多次的改革，誕生了三偏心蝶閥。三偏心蝶閥的特點在于將耐高溫耐腐蝕的合金材料堆焊在了閥座密封表面層，將多層軟疊式密封圈在蝶板上固定，這樣的工藝使得三偏心蝶閥比傳統的蝶閥產品更耐高溫高壓環境，更加耐腐蝕。
閥門采用三偏心結構，即在普通金屬硬密封雙偏心蝶閥的基礎上增加了個角度偏心。硬密封蝶閥采用三偏心結構的好處是：使閥門在開啟或關閉動作的過程中，密封環與閥座之間的任意一點都會迅速脫開或接觸，做到密封副之間真正的“無摩擦”，極大地延長了閥門的使用壽命。
三偏心硬密封蝶閥結構設計
偏心1：閥桿旋轉中心線與閥座中心線偏離一定距離，保證密封面的完整性；
偏心2：閥桿旋轉中心線與閥體中心線偏離一定距離，降低閥門啟閉時密封副之間的摩擦力；
偏心3：閥體中心線與閥座圓錐密封面中心線偏離一定角度，使閥門開啟或者關閉時，蝶閥密封環與閥座之間迅速脫離或接觸，密封副之間無摩擦、無卡擠。

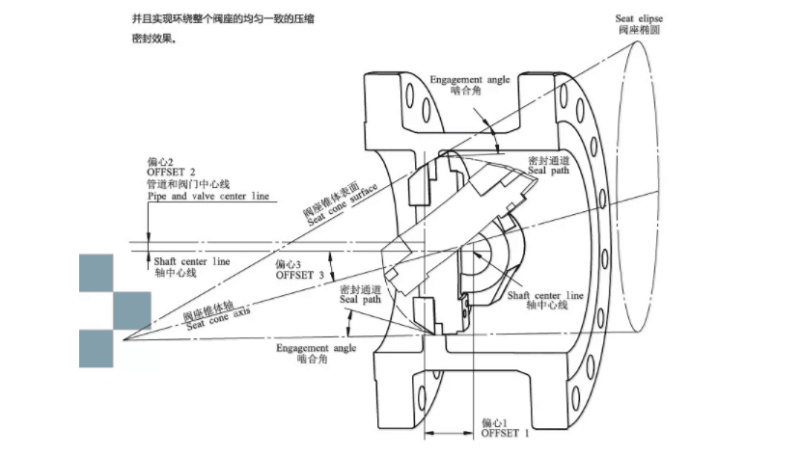

三偏心硬密封蝶閥結構圖
以上就是關于三偏心蝶閥的介紹，三偏心蝶閥屬于高性能蝶閥的一種，目前在很多領域都有應用，甚至于在某些領域已經取代了閘閥、截止閥、球閥等產品。
三偏心蝶閥的獨特設計，讓金屬硬密封開始更省力，閥門在開啟和關閉時，蝶板在旋轉過程中與閥體之間沒有磨擦，當閥門關閉時，傳動機構的力矩增大能夠提供一個補償密封，大大提高了三偏心蝶閥的密封性能，同時延長了蝶閥的使用壽命。
