切斷閥-切斷閥制造標準
時間：2020-05-26 23:46:26 來源：永龍閥門 閱讀：0次
切斷閥 Cut-off valve-切斷閥制造標準 Cut-off valve manufacturing standards
氣體/液體設備專用緊急切斷閥 Emergency cut-off valve制造標準：GB/T 22653-2008代替JB/T 9094-1999,于2009-07-01開始實施，此標準由中華人民共和國國家質量監督檢驗檢疫總局發布。應用于公稱壓力PN25～PN40，工作溫度不大于50℃，介質為液化石油氣，液氨、氨氣、燃?xì)狻⒁郝取⒁簯B(tài)二氧化硫，丙烯，丙烷，丁烷，丁二烯及其混合物。

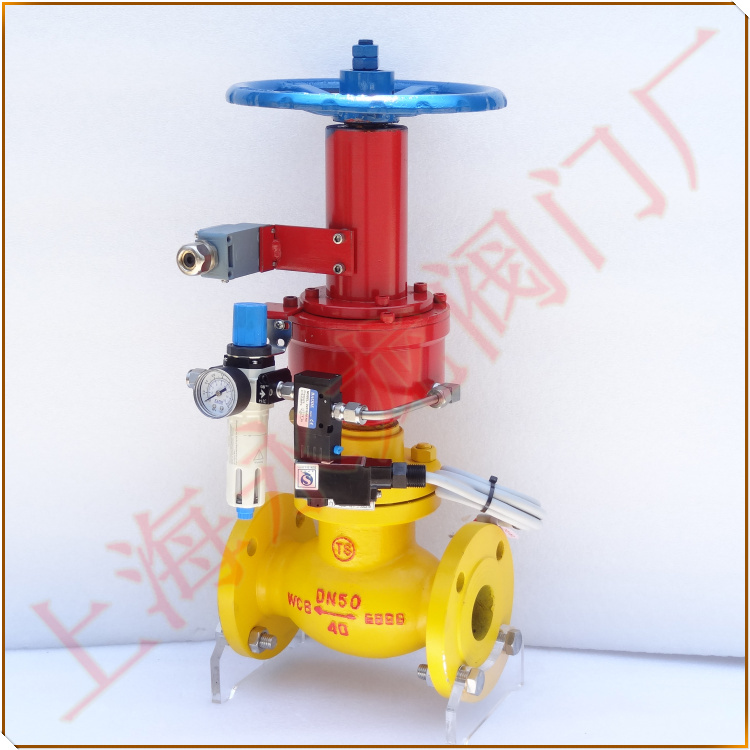

切斷閥依靠氣壓，液壓或電壓控制，由執行機構開始運轉動作至流體關閉的時間計算，以秒（S）表示單位。安裝在可燃?xì)怏w/液體的儲罐，管道及裝卸鶴管的站用緊急切斷閥，如加氣站，氨站，油庫，定量裝車系統的氣動緊急切斷閥 Pneumatic Emergency shut off valve，液動緊急切斷閥 Hydraulic emergency shut off valve，執行機構需帶易熔元件自動切斷裝置 Auto-shutoff equipment of fusible element，當環境溫度超過緊急切斷閥設置熔點，能使閥門自動快速關閉切斷介質流通的作用。
切斷閥類型代號：
單緊急切斷閥代號：QD
與球閥組合代號：QQ
與截止閥組合代號：QJ
與過流閥組合代號：QG
與過流閥、截止閥組合代號：QGJ
與過流閥、球閥組合代號：QGQ
切斷閥傳動形式代號：

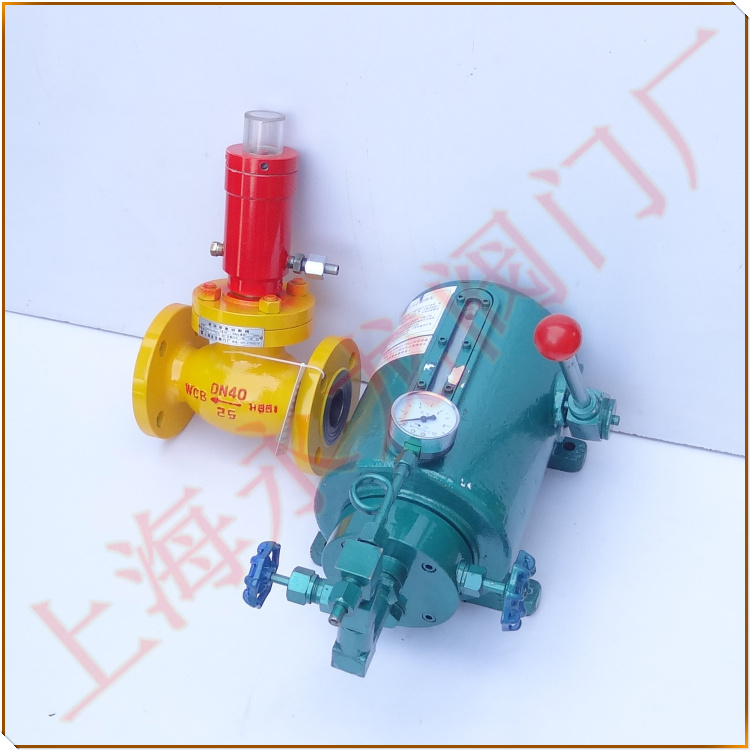

液動型代號：Y，如QDY421F-25C液動緊急切斷閥

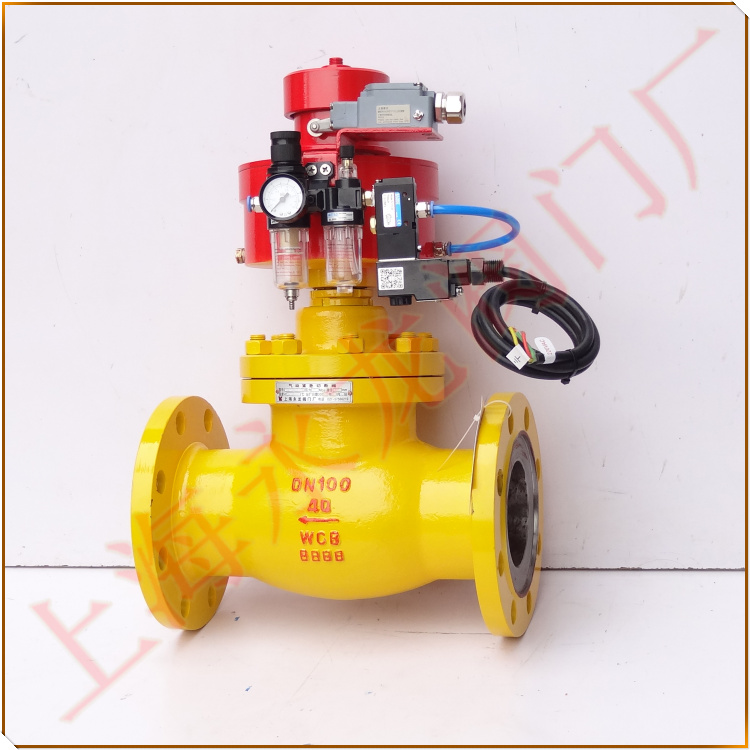

氣動型代號：Q，如QDQ421F-25C氣動緊急切斷閥
站用緊急切斷閥的結構長度按GB/T 12221的規定，或依據使用方提供的尺寸長度，法蘭連接端按GB/T 9113.1或GB/T 9113.2密封面表面粗糙度按GB/T9124,內置彈簧的設計、制造和檢驗應符合GB/T 1239.2-1989,其制造精度不低于II級。易熔元件自動切斷裝置設計溫度為75℃±5℃范圍。
制造緊急切斷閥的閥體、密封材料及電子元件，應與使用介質相匹配，閥體及密封材料應滿足介質使用溫度，使用壓力的工況要求，特別是液氨緊急切斷閥 Liquid ammonia emergency cut-off valve，氨用緊急切斷閥 Ammonia with emergency cut-off valve，氨氣緊急切斷閥 Ammonia gas emergency shut-off valve的附件材料不允許用銅材，電氣電子元件必須采用防爆型或隔爆型。
